HONEYWELL ML7425 ML7425A ML7425A8018-E電動彈簧復位執行器配蒸汽閥高溫配件安裝實物詳步驟分解圖

  HONEYWELL ML7425 ML7425A ML7425A8018-E電動彈簧復位執行器配蒸汽閥高溫配件安裝實物詳步驟分解圖

  本部分以ML7425A8018-E電動彈簧復位執行器配DN50 V5011P2028蒸汽閥高溫配件安裝步驟作詳解：


1 確認ML7425電動彈簧復位執行器與V5011P2028蒸汽閥和高溫配件實物基本組成是3件套.


2 對于初次使用的者，記住HONEYWELL V5011P2028及DN80以下閥門蘑菇頭的下面露出的絲牙正常都是6mm左右，取下電動蒸汽閥門時蘑菇頭記住這個位置上圖.

3 內六角扳手插入蘑菇頭頂內,同時用扳手蘑菇頭松掉蘑菇頭與閥桿的連接,并取下蘑菇頭.

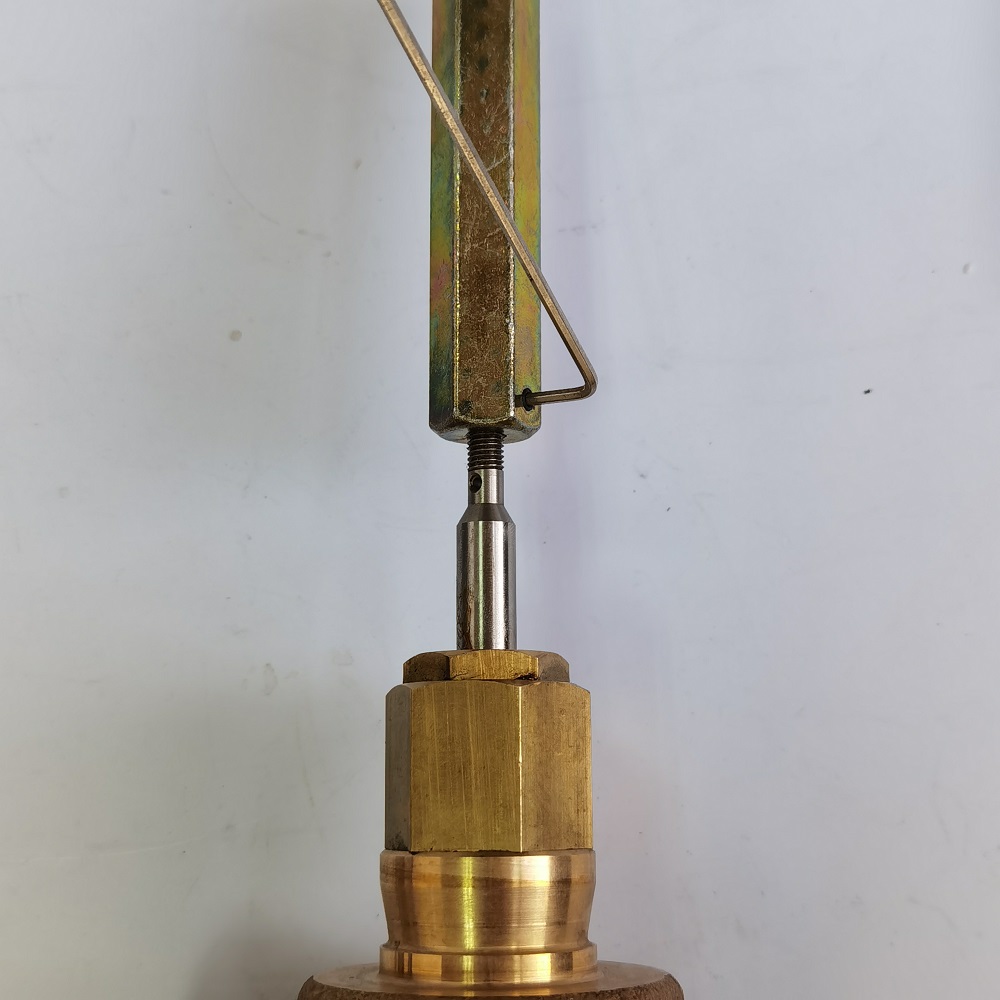

4 交高溫配件的內絲桿與電動蒸汽閥門的外絲桿連接,記得留下6mm的距離,如上圖.



5 內六角扳手固定高溫連接配件的與閥桿如上圖.



6 高溫連接配件裝入霍尼韋爾電動蒸汽閥座上,并固定好,注意固定要對稱,否則容易造成偏心力影響執行器的關斷力.



7 把霍尼韋爾電動蒸汽閥門閥桿往拉到中位以上,把ML7425A8018-E電動彈簧復位執行器裝入閥座上,同時按住執行器卡扣按到底,將閥高配件的閥桿扣入卡扣后松開,執行器就是閥桿自動卡緊,如上圖所示.



8 用扳手鎖緊ML7425A8018-E電動彈簧復位執行器與高溫配件的底座.

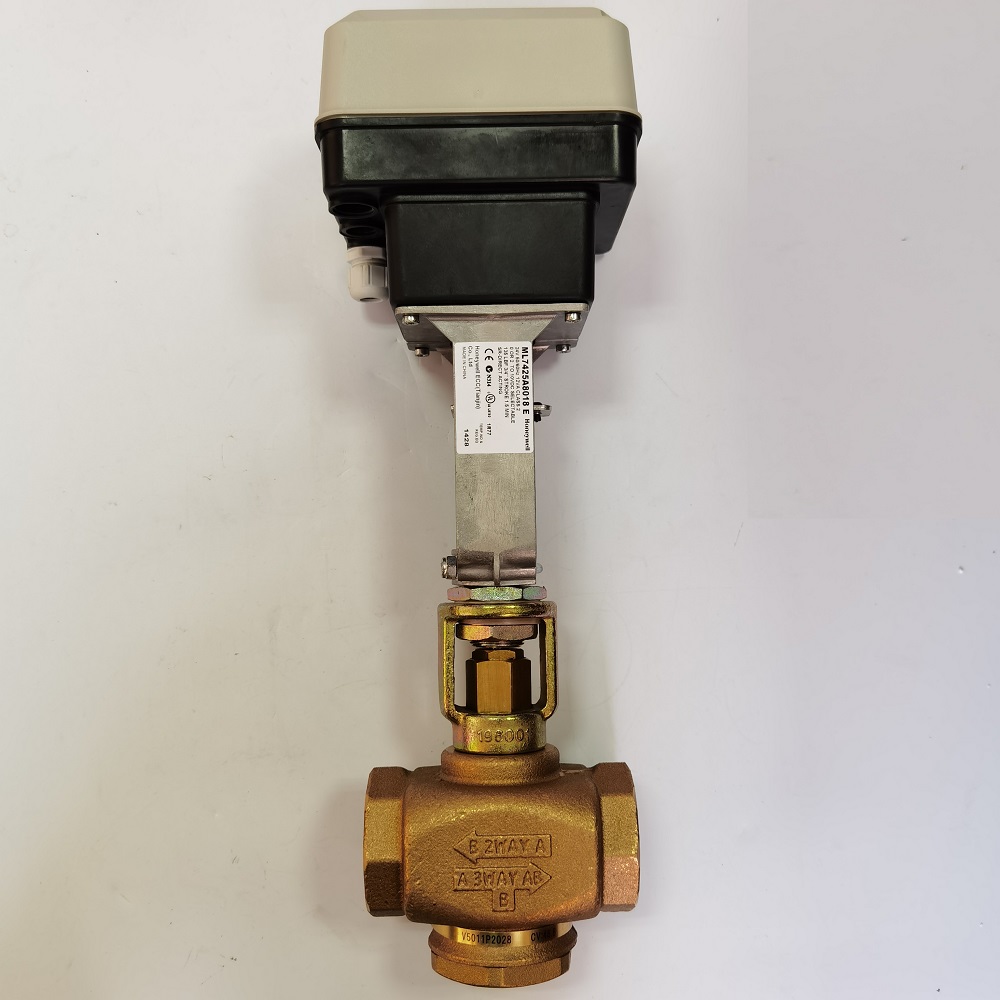

9 完整理的安裝過程結束了,是不是很成就.讓安裝使用變得更簡單方便,歡迎更多咨詢.

以下附加上海創儀關于日?？偨YML7425A8018-E電動彈簧復位執行器的常見問題：

ML7425A8018-E執行器 主要用于蒸汽管道系統用的斷電彈簧復位執行器，主要是由于蒸汽系統如果斷電不自動關斷蒸汽可能會造成安全隱患，因此ML7425A8018-E彈簧復位執行器在蒸汽加熱或換熱系統有很多的使用，同時由于現場經驗等多方面原因，ML7425A8018-E彈簧復位執行器安裝調試產生很多問題，現場安裝往往難以處理。為方便大家使用提高---效率，上海創儀實業有限公司針對使用的問題總結了一些解決方法，使用方法，接線注意事項，希望對大家有幫助。

(1)  要注意ML7425A蒸汽閥執行器，ML7425彈簧復位執行器，ML7425A8018-E彈簧復位執行器，安裝調試必須使用交流24V電源，否則安裝上電有響聲而不動作，這個問題在日常調試常見。

(2)  ML7425A蒸汽閥執行器，ML7425彈簧復位執行器，ML7425A8018-E彈簧復位執行器安裝完成后必須把手動調節把柄上的紅色栓拉掉，要不就可能一直哐當哐當的響，而不能正常運行，首-次調試的工程應該特別注意的問題。

(3)  接線端子上的B端必須要與電源負端或者信號負極短接，否則接上不會有反應，相當啟動的先決條件，類似于HONEYWELL XL50 DDC編程調試中風機狀態或者壓差開關信號一樣，沒有接入相應的端子必須短接。

(4) ML7425A蒸汽閥執行器，ML7425彈簧復位執行器，ML7425A8018-E彈簧復位執行器主要用于蒸汽管道，因些使用高溫聯接配件 43196-001 延長閥桿的距離，隔離過高的溫度， 保護執行器或者延長使用周期，要不在溫度過高的系統執行器會經常產生故障。

(5) 因為HONEYWEELL ML7425彈簧復位執行器 ML7425A蒸汽執行器 ML7425A8018-E執行器采用彈簧復位，彈簧的力量有可能會導致初始上電時執行器啟動不起來的情況，這樣情況只要在上電的情況下手動旋鈕一下手動把柄，讓執行器運行起來后就可以正常使用，本項不全部都是這樣的，但在使用過程會有這樣情況，大家必須注意這個。

注意：

HONEYWEELL ML7425A蒸汽閥執行器ML7425彈簧復位執行器ML7425A8018-E彈簧復位執行器常用的系統配置：

風管溫濕度傳感器 H7080B2103+執行器 ML7425A8018-E+溫濕度控制器R7428A1006或都UB4334CH，也可配單溫度傳感器C7080A2100 或者VF20用于單溫控系統。

以下是ML7425 ML7425A8018-E HONEYWELL 線性蒸汽閥彈簧復位電動閥門執行器的相關說明：

ML7425A8018-E線性蒸汽閥彈簧偶們電動閥門執行器，可為閥門提供調節型控制并且輸出2...10 Vdc的位置反饋信號.

它們可廣--泛應用于加熱，通風及空調系統.ML7425A 的彈簧復位功能可以在失電時保證閥門處于安全位置。
另外關于霍尼韋爾執行器相關產品型號如下，請根據不同口徑，不同壓力選用不同型號：

ML7420A8088-E  600N 20MM 可適用于DN80及以下口徑以下的水閥門

ML7421A8035-E  1800N 20MM 適用于所、有HONEYWELL DN80及以下口徑以下水閥及蒸汽閥

ML7421B8012-E  1800N 38MM 適用于DN100及以上口徑以下的水閥及蒸汽閥

ML7425A8018-E  600N 20MM關于HONEYWELL ML7425A8018-E 彈簧復位執行器安裝調試常有問題及解決方法如有未盡的事宜，歡迎大家指正，或者留言反饋,同時使用中碰到相關也歡迎詢問上海創儀技術支持。
