DMT143 VAISALA小型露點變送器露點溫濕度傳感器

DMT143 VAISALA小型露點變送器露點溫濕度傳感器

維薩拉(Vaisala)DRYCAP?露點點溫濕度傳感器采用維薩拉(Vaisala)DRYCAP?傳感器的DMT143露點變送器是一種小巧型的露點測量儀表，它可以直接安裝在最大50 bar(725 psia)的壓力系統中。維薩拉(Vaisala)DRYCAP?傳感器技術有著長期高性能的運行表現。該傳感器完全耐受潮濕環境，因此DMT143變送器在有水濺的工業場合可以有非常良好的表現，這些應用場合包括工藝系統故障期間或開車階段出現管路冷凝。傳感器還極耐受顆粒雜質、油氣和大多數化學氣體，對流速變化也不敏感。

易于安裝
DMT143露點變送器有許多特性可供選擇，包括不同的輸出方式、安裝選擇和報警LED燈等。由于體積小巧、重量輕，DMT143在空
間狹小或者小尺寸管路中非常容易、快速地安裝。LED燈對超高露點進行報警，工廠可以事先設置好觸發點，用維薩拉的DM70手
持表或一臺PC計也可以重新設置。

校準周期更長
DMT143的校準周期長達兩年一次。此外使用維薩拉(Vaisala)的DM70手持式露點儀就可以對DMT143在線比對，確認它的表現，而
不必將它從系統中拆卸。如果需要調校，請將其送至維薩拉的服務中心。工藝過程正常運行時，自動校準軟件也在在線工作。當測量精度無法保障時，糾偏工作自動進行。

采用維薩拉(Vaisala)DRYCAP?傳感器的DMT143露點變送器點溫濕度傳感器非常適用于所有小型壓縮空氣干燥器、塑料干燥機以及其它OEM性應用。

特點/益處
 體積小巧的露點變送器，適用小型工業干燥器應用
 帶有自動校準功能的維薩拉(Vaisala)DRYCAP?傳感器技術
 校準周期長達兩年一次
 露點測量范圍 -70 ...+60 °C (-94 ...+140 °F)
 準確度±2 oC (±3.6 oF)
抗冷凝結露
快速響應時間
與維薩拉(Vaisala)手持式露點儀DM70兼容
溯源至NIST的校準(含校準證書)
通過RS485用戶端口，方便快捷的
維護和數據傳輸
露點超限時的LED燈報警

技術指標
測量參數
露點溫度
測量范圍(典型) ：-70 ...+60 °C (-94 ...+140 °F) Td
模擬輸出量程
選項 1： -80 ... +20 °C (-112 ...+68 °F) Td
選項 2： -80 ... +20 °C (-112 ... +68 °F) Td 在常壓下露點
選項 3： 自定義量程
準確度，空氣或氮氣中 ±2 °C (±3.6 °F) Td (見下圖)
當露點低于0 °C (32 °F)是，變送器輸出霜點

供電電流
正常測量時最大10mA + 負載電流
在自診斷階段最大220 mA 脈沖
電流輸出時負載最大500 Ohm
電壓輸出時負載最小10 kOhm
殼體材料不銹鋼 (AISI316L)
傳感器保護不銹鋼燒結過濾器
機械接口ISO G1/2” 或 NPT 1/2
防護等級IP66 (NEMA 4)
儲存溫度范圍-40 ... +60 °C (-40 ... +140 °F)
重量管螺紋 90g (3.2oz)
NPT螺紋 100g (3.5oz)
滿足EMC標準EN61326-1，電子設備用于測量、控制和實驗室的工業環境。

輸出
模擬輸出(對應量程可改變)
 4 ... 20 mA (3線), 0 ... 1 V/5 V,
 1 ... 5 V
電流輸出分辨率：0.002 mA
電壓輸出分辨率：0.3 mV
典型的溫度系數：0.005 %輸出范圍/ °C
數字輸出：RS-485, 非隔離Vaisala工業協議
電纜接頭：4-針 M8 (IEC 60947-5-2)

傳感器：Vaisala DRYCAP? 180D
建議校準周期：在給定的精度范圍內2 years
電壓輸出時的供電電壓：12 ... 28 VDC
電流輸出時的供電電壓：18 ... 28 VDC

附件
DM70連接線219980SP
USB連接線219690

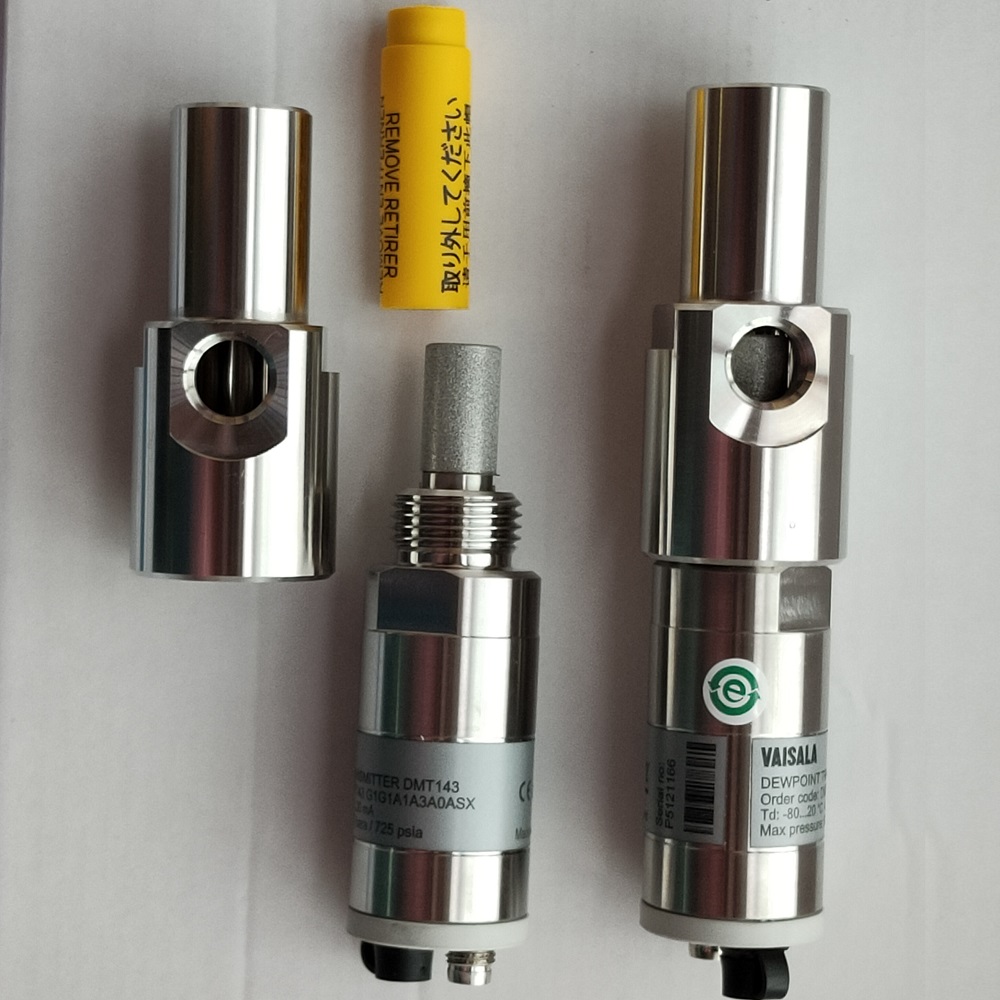

采樣室：
基本采樣室DMT242SC
帶有Swagelok 1/4"公頭采樣室DMT242SC2
帶有快速接頭和泄漏螺絲的采樣室DSC74SP
雙壓力采樣室DSC74BSP
冷卻/導氣盤管DMCOILSP
請參見DM70/便攜式采樣系統和采樣單元，以獲取更多采樣室信息
回路供電式外接顯示單元226476
回路供電式外接顯示單元，帶繼電器234759
