SCTT系列壁掛式高精度壁掛式室內溫度變送器溫濕度傳感器

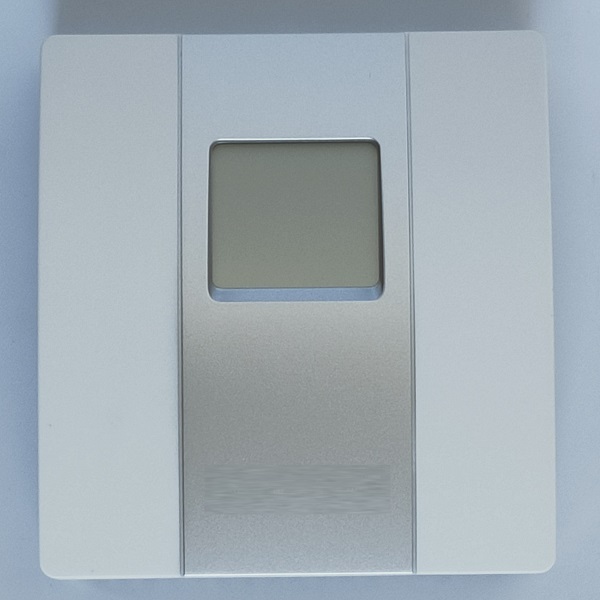

   壁掛式室內溫度變送器溫度傳感器溫濕度變送器實物圖展示
霍尼韋爾SCT系列壁掛式室內溫度變送器溫度傳感器是室內應用的理想環境解決方案:例如,用于無塵車間，電子廠房，芯片生產行業車間，晶元半導體車間，住宅和辦公樓內的樓宇自動化系統與暖空調系統等,SCT系列用了霍尼韋爾Hmd溫度傳感器,能夠精可靠地測量區域內的度和溫度,進而提高用戶舒適度。
SCTT系列度變送供多種選項和特征,如可選紀易于讀取的LCD顯示屏顯示環境溫度、相對濕度或露點溫濕度的標準輸出信號為4mA至20mA成0V至10V溫度輸出號還可配置一個10k020k負蓋度系數熱敏電阻器,也可配置P1000傳感器.
由于SCTTWEN3SNS壁掛式室內溫度變送器溫度傳感器使用量不大,目前本系列0-10VDC信號輸出的沒有備貨，目前推薦使用方案是使用SCTHWA43SNS 壁掛式溫濕度變送器傳感器，作為單溫度傳感器或溫度變送器來使用，使用并入500歐電阻即可輸出2-10VDC信號，以滿足部分系統AI模塊只能接入電壓信號的要求，目前庫存充足。
同時注意SCTHWA43SNS 及系列溫度變送精度是0.3度，滿足大多數暖通系統的要求.
產品特性
高精度:±2%RH或±4%RH(25°C時10%RH至90%RD土5%陽H(5℃至50℃時10%陽H至90%陽H1減少/消除用戶端潛在的變送器校準成本,并可實現最佳的系統精度與運行時間.
卓越的長期穩定性: 濕度:典型值為±0.05%RH,五年漂移最大值為±1.2%Rh
 真正的溫度補償數字輸出,減少/消除用戶端潛在的變送器校準成本,并且比同類競爭產品更穩定。
增強的可靠性:濕度傳感元件采用多層結構設計,可耐受大部分的應用危險條件,如粉塵、污垢、冷凝液、油污及常見環境化學品等,從而可靠性更高
標準濕度輸出信號:4mA至20mA或0V至10V
高性價比: 兩種外殼飾面顏色可選(銀色或金色 0至100%RH滿量程 可選配LCD顯示屏
HONEYWELL SCTT 系列壁掛式溫濕度變送器溫濕度傳感器產品概述：
溫濕度的標準輸出信號為4 mA 至20 mA 或0 V 至10 V。溫度輸出信號還可配置一個10 kΩ 或20 kΩ 負溫度系數熱敏電阻器，也可配置PT1000 型傳感器。
產品特性
· 高精度
- ±4%RH（25 ℃ 時 10% RH 至90% RH），±5%RH（5℃至50℃時 10% RH 至90% RH）
- 減少/ 消除用戶端潛在的變送器校準成本，并可實現最佳的系統精度與運行時間。
· 卓越的長期穩定性
- 濕度：典型值為±0.05 % RH，五年漂移最大值為±1.2 % RH
- 真正的溫度補償數字輸出，減少/ 消除用戶端潛在的變送器校準成本，并且比同類競爭產品更穩定。
· 增強的可靠性：濕度傳感元件采用多層結構設計，可耐受大部分的應用危險條件，如粉塵、污垢、冷凝液、油污及常見環境化學品等，從而可靠性更高
· 標準濕度輸出信號：4 mA 至20 mA 或0 V 至10 V
· 高性價比
· 兩種外殼飾面顏色可選（銀色或金色）
· 0 至100% RH 滿量程
· 可選配LCD 顯示屏
潛在的應用領域
1 工業
2 環境監測與控制：
· 住宅與辦公室
· 生產制造工廠
· 庫房
· 設備機柜
· 環境測試
行業標準精度·穩定·可靠
表1. 溫濕度變送器溫濕度傳感器溫濕度檢測性能
特性,環境條件,參數
濕度量程 :RH 至100% RH，非冷凝
濕度精度:
25 ℃ [77 °F]，1
0 %RH 至90 %RH； ±4 %RH
5 ℃至50 ℃ [41 °F 至122 °F]，10 %RH 至 90 %RH;±5 %RH
長期漂移 :典型值為±0.05 % RH，5 年內最大漂移值為±1.2 % RH，@ 50% RH
溫度量程:-5 ℃至55 ℃ [13 °F 至131 °F] 或0 ℃至70 ℃ [32 °F 至158 °F] 或-25 ℃至60 ℃ [-13 °F 至140 °F]
配備變送器的裝置,溫度精度：
配備10 kΩ 熱敏電阻器的型號 25 ℃ ,±0.2 ℃，β-3892
配備20 kΩ 熱敏電阻器的型號 25 ℃,±0.2 ℃，β-3892
配備A 級Pt 1000 傳感器  25 ℃,±0.3 ℃，DIN IEC751 A 級，α-385
25 ℃ [77 °F] 精度：±0.3 ℃
10 ℃至30 ℃ [50 °F 至86 °F] 精度：±0.3 ℃
-25 ℃，10 ℃ [-13 °F，50 °F]；30 ℃，70 ℃ [86 °F，158 °F] ±0.5 ℃ 精度：±1 ℃
表2. 溫濕度變送器溫濕度傳感器電氣參數
特性，參數
電源：
 1  4 mA 至20 mA 輸出的型號，24 Vdc ±10%，最大50 mA，
 2  0 V 至10 V 輸出的型號，18 Vdc 至40 Vdc，最大15 mA；或24 Vac ±15%，50/60 Hz，最大50 mA
模擬輸出信號負載電阻：
4 mA 至20 mA 輸出的型號，最大500 Ω
0 V 至10 V 輸出的型號，最小10 kΩ
表3. 溫濕度變送器溫濕度傳感器環境參數
特性參數
工作溫度范圍：
配備LCD 顯示屏的型號，-20 ℃至70 ℃ [-4 °F 至158 °F]
無LCD 顯示屏的型號，-25 ℃至85 ℃ [-13 °F 至185 °F]
存儲溫度范圍：
配備LCD 顯示屏的型號，-30 ℃至80 ℃ [-22 °F 至176 °F]
無LCD 顯示屏的型號，-40 ℃至85 ℃ [-40 °F 至185 °F]
電磁兼容性：EN61326-1 與EN61326-2-3
抗電磁干擾：工業電磁環境
輻射：B 級設備
表4. 溫濕度變送器溫濕度傳感器機械參數
特性,參數
密封等級:IP30
外殼材料:塑料 (PC+ABS) UL 94 V-0（適用于設備和電器的塑料零件的可燃性試驗）
接線端子:螺釘端子，最大線號為1.5 mm2 或AWG16
由于SCTTWEN3SNS壁掛式室內溫度變送器溫度傳感器使用量不大,目前本系列0-10VDC信號輸出的沒有備貨，目前推薦使用方案是使用SCTHWA43SNS 壁掛式溫濕度變送器傳感器，作為單溫度傳感器或溫度變送器來使用，使用并入500歐電阻即可輸出2-10VDC信號，以滿足部分系統AI模塊只能接入電壓信號的要求，目前庫存充足。

以下是相關產品型號規格參數介紹
產品目錄號:溫濕度變送器溫濕度傳感器各型號對應的相關參數說明
SCTHWA23SDS 壁掛式溫濕度變送器傳感器,4 mA 至20 mA,2 %RH，0.3 ℃,-5 ℃至55 ℃,帶LCD 顯示屏，銀色
SCTHWA23SNS 壁掛式溫濕度變送器傳感器,4 mA 至20 mA,2 %RH，0.3 ℃,-5 ℃至55 ℃,無LCD 顯示屏，銀色
SCTHWA43SDS 壁掛式溫濕度變送器傳感器,4 mA 至20 mA,4 %RH，0.3 ℃,-5 ℃至55 ℃,帶LCD 顯示屏，銀色
SCTHWA43SNS 壁掛式溫濕度變送器傳感器,4 mA 至20 mA,4 %RH，0.3 ℃,-5 ℃至55 ℃,不帶LCD 顯示屏，銀色
SCTHWD4FNNS 溫濕度，壁掛式，0 V 至10 V，4 %RH，20 kΩ NTC，不帶LCD 顯示屏，銀色
表6. 無濕度（僅溫度）精度要求的產品訂購指南
單溫度變送器目錄列表   描述
SCTTWEN3SDS  壁掛式室內溫度變送器傳感器，4 mA 至20 mA，0.3 ℃，-5 ℃至55 ℃，帶LCD 顯示屏，銀色
SCTTWEN3SNS   壁掛式室內溫度變送器傳感器，4 mA 至20 mA，0.3 ℃，-5 ℃至55 ℃，不帶LCD 顯示屏，銀色
SCTTWFN3SDS   壁掛式室內溫度變送器傳感器，0 V 至10 V，0.3 ℃，-5 ℃至55 ℃，帶LCD 顯示屏，銀色
SCTTWFN3SNS   壁掛式室內溫度變送器傳感器，0 V 至10 V，0.3 ℃，-5 ℃至55 ℃，不帶LCD 顯示屏，銀色

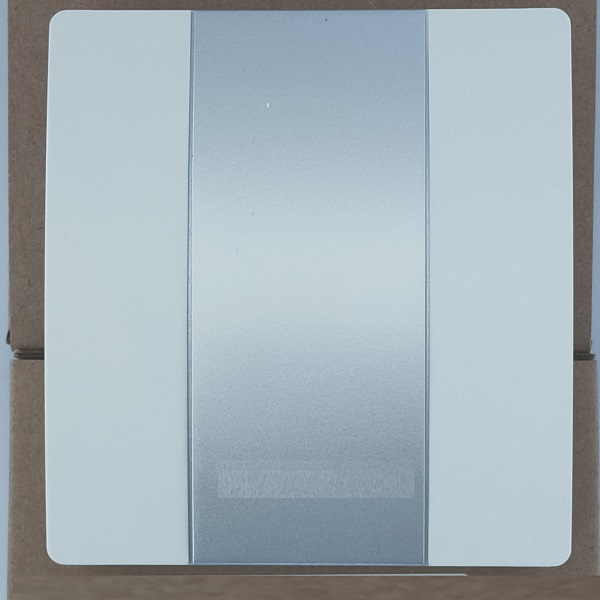

壁掛式室內溫度變送器溫度傳感器溫濕度變送器無顯示標準型

   壁掛式室內溫度變送器溫度傳感器溫濕度變送器實物圖正反面側面展示

   壁掛式室內溫度變送器溫度傳感器溫濕度變送器接線圖展示

   壁掛式室內溫度變送器溫度傳感器溫濕度變送器使用現場安裝圖展示
